雙螺旋錐形混合機 即 雙螺旋錐型混合機。
這類化工機械對混合物料適應性廣，對熱敏性物料不會產生過熱，對顆粒物料不會壓饋和磨碎，對比重懸殊和粒度不同的物料混合不會產生分屑離析現象

適用特性

1.適用于物料比重懸殊，粉體顆粒相當大的物料;雙螺旋粉末混合機
2.適用于陶瓷釉料混合過程溫和，對物料顆粒不會壓饋或破碎;
3.對熱敏性物料不會產生過熱現象;
4.在粉-粉混合過程中，十分方便添加工況要求的液體或設置一到多個噴霧口裝置;
5.底部錯位閥出料方便，由于螺旋底部無固定裝置，因此不會出現壓饋現象。

特點
錐形雙螺旋混合機的攪拌部件為兩條不對稱懸臂螺旋(化工行業機械設備大參考);長短各一,它們?cè)诶@自己的軸線轉動(自轉)的同時,還 環繞錐形容器的中心軸;借助轉臂的回轉在錐體壁面附近又作行星動(公轉);該設備通過螺旋的公、自轉使物料反復提升，在錐體內產生剪切、對流、擴散等復合運動，從而達到混合的目的。產品可根據要求設計外夾套(加熱、冷卻)，噴霧器，廣泛應用于化工、醫藥、農藥、染料、建材等粉體與粉體的混合、反應。 該機根據工藝要求可在混合機筒體外增加夾套，通過向夾套內注入冷熱介質來實現對物料的冷卻或加熱;冷卻一般泵入工業用水，加熱可通入蒸汽或電加熱導熱油。
JCT錐形筒體適應對混合物料無殘留的高要求;柔和的攪拌速度亦不會對易碎物料產生破壞;本機的攪拌作用對物料的化學反應有更好的配合作用;錐形筒體適應對混合物料無殘留的高要求。
1、錐形筒體適應對混合物料無殘留的高要求。
2、柔和的攪拌速度亦不會對易碎物料產生破壞。
3、本機的攪拌作用對物料的化學反應有更好的配合作用。

工作原理
DSH系列的錐形混合機筒內兩只非對稱螺旋自轉將物料向上提升，轉臂慢速公轉運動;使螺旋外的物料，不同程度進入螺柱，從而達到全圓周方位物料的不斷更新擴散，被提到上部的兩股物料再向中心凹穴匯合，形成一股向下的物料流，補充了底部的空缺，從而形成對流循環的三重混合效果;標準型錐形螺旋混合機有兩根攪拌螺旋，實際應用中根據設備規格大小可以采用單(一根長螺旋)、雙(長短各一兩根不對稱螺旋)、三(兩短一長對稱布置)根螺旋;理論上攪拌螺旋越多，混合效果越好;設備一般采用梅花狀"錯位閥"，此閥與長螺旋底部貼合緊密，有效減少混合死角，驅動形式有手動和氣動可選;根據用戶需要，也可加裝蝶閥、球閥、星形卸料器、邊出料等。

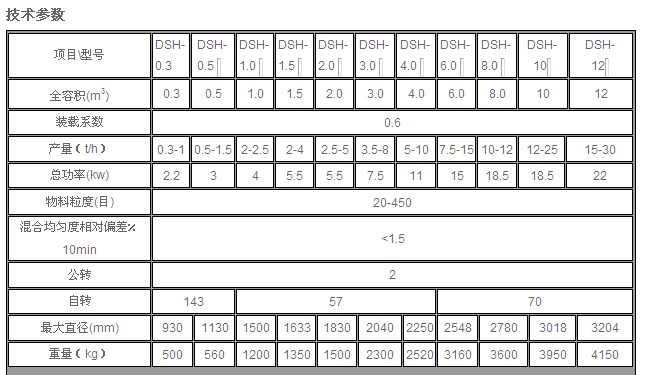

折疊技術參數
型號 DSH-0.3
DSH-0.3 DSH-0.5
DSH-0.5 DSH-1
DSH-1 DSH-1.5
DSH-1.5 DSH-2
DSH-2p DSH-3
DSH-3 DSH-4
DSH-4 DSH-6
DSH-6 DSH-8
DSH-8 DSH-10 DSH-10 備注
全容積m3 0.3 0.5 1 1.5 2 3 4 6 8 10 具體
裝載系數 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 體積
產量(t/h) 0.3-1 0.5-1.5 2-2.5 2-4 2.5-5 3.5-8 5-10 7.5-15 10-12 12-25 可以
總功率 A 3.55 3.55 4.55 4.75 6.05 8.05 12.5 16.5 20 20 設計
B 2.2 3 4 5.5 5.5 7.5 11 15 18.5 18.5 22
物料粒度(目) 20-450
混合均勻度 相對偏差<1.5%
公 轉 2
自 轉 A 143 57 70
B 143 57
直徑 930 1130 1500 1633 1830 2040 2250 2548 2780 3018 3204
重量 550 600 1200 1350 1500 2300 2520 3160 3600 3950 4150
展開
應用
用于醫藥，化工，食品，建材等行業的粉狀，粒狀物料的混合
